悍象起重CD1型0.5-32t6-30m固定電動葫蘆外形結構圖，CD1鋼絲繩電動葫蘆防護等級IP44，具有速度快，噪音低，承載量大，結構緊湊，品種規格多，運行平穩等優點，可以在同一平面上做直的、彎曲的、循環的架空軌道上運行起吊，也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。

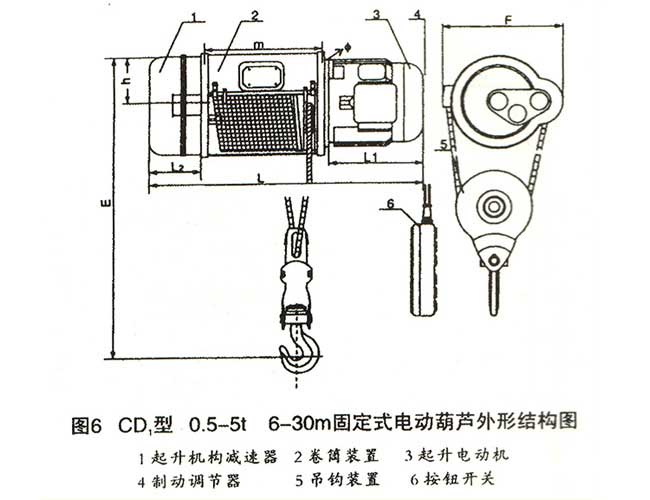

1、CD1型0.5t-5噸6m-30米固定電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）起升電動機，（4）制動調節器，（5）吊鉤裝置，（6）按鈕開關。

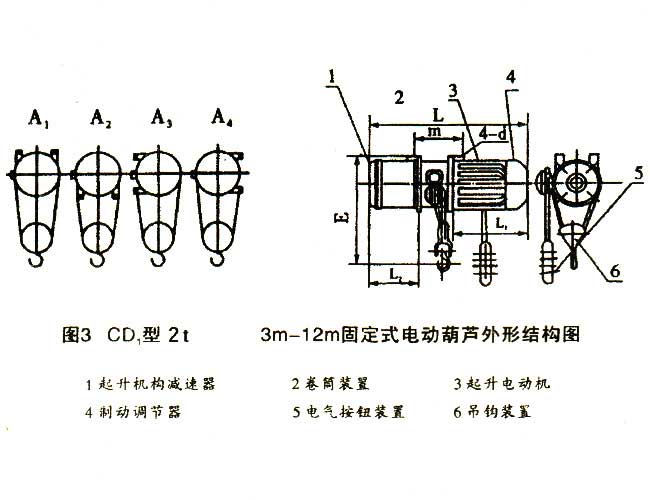

2、CD1型2噸3m-12米固定電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）起升電動機，（4）制動調節器，（5）電器按鈕裝置，（6）吊鉤裝置。

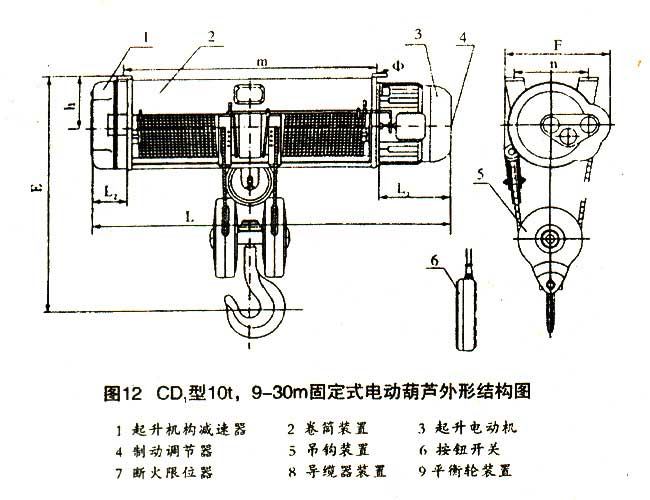

3、CD1型10噸9m-30米固定式電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）起升電動機，（4）制動調節器，（5）吊鉤裝置，（6）按鈕開關，（7）斷火限位器，（8）導纜器裝置，（9）平衡輪裝置。

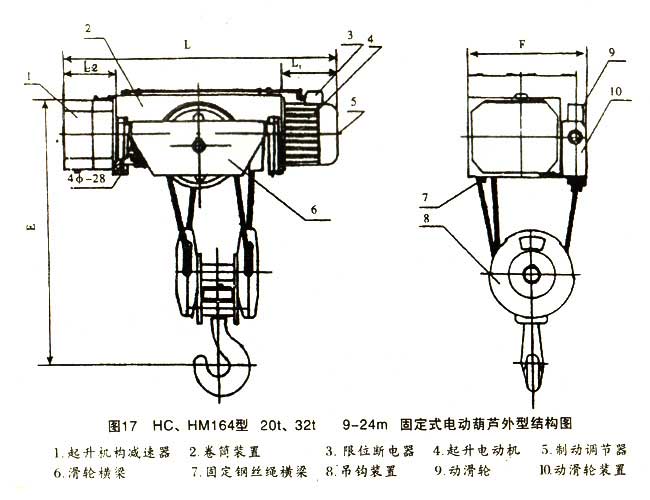

4、HC、HM164型20t、32噸9m-24米固定式電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）限位斷電器，（4）起升電動機，（5）制動調節器，（6）滑輪橫梁，（7）固定鋼絲繩橫梁，（8）吊鉤裝置，（9）動滑輪，（10）動滑輪裝置。
CD1型0.5-32t6-30m固定電動葫蘆外形結構圖（簡筆畫），文章由電動葫蘆網站更新如轉載請注明出處。www.qrpdcak.cn，河北悍象主營鋼絲繩電動葫蘆,環鏈電動葫蘆,防爆電動葫蘆,手拉葫蘆,手扳葫蘆,卷揚機,MD型簡易門式起重機,電動吊籃等。咨詢訂購聯系電話：15703121233，歡迎實地考察。
