防爆電動葫蘆斷火限位器怎么接線?(圖)
為了防止吊鉤運行時超出極限安全位置，防爆電動葫蘆采用了斷火限位器和導繩器的聯合控制方法。導繩器在卷筒上會隨著鋼絲繩的收放而左右的移動。當達到預先設置好的極限位置是，導繩器便會撥動停止塊從而帶低昂限位桿，接著推動限位器工作，切斷電機的電源，使防爆電動葫蘆停止工作。

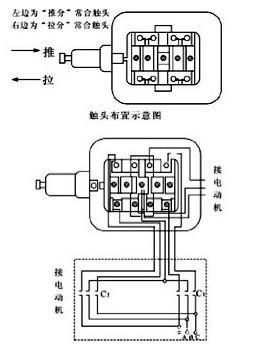

以上是防爆電動葫蘆斷火限位器的工作原理，上圖就是接線方法，左側是線路圖，右側是實拍圖并進行了標記，大家只要按照線路標記接線即可。
當防爆電動葫蘆斷火限位器解析那完畢后，要進行一下簡單的空載調試工作，已檢測限位器是否能正常工作。如果不能正常工作，調整防爆電動葫蘆限位塊及限位桿，使吊鉤上下運動沒有滯阻現象，把限位塊調至需要位置，保證限位器可靠限位，并注意限位器行程不得超過允許范圍，以防沖壞;若電動葫蘆的動作應與操作一致，如不一致應按控制箱調試要求調整;如果防爆電動葫蘆吊鉤能否升降，如只有一個運動方向，則對照接線示意圖檢查接線是否正確。
